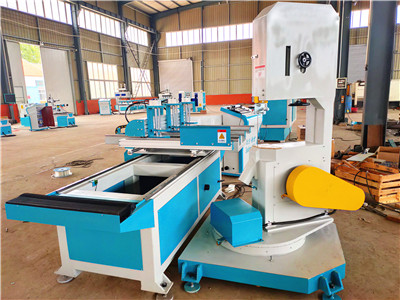

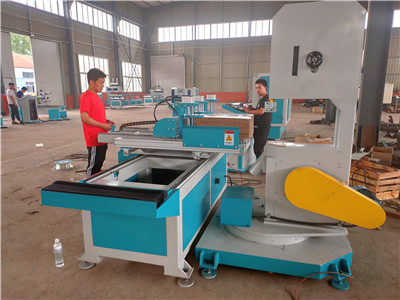

立式木工带锯：立式木工带锯资料大全

 为了方便大家更好的开展工作作业，今天我们给大家普及一下立式木工带锯的基础知识，包括立式木工带锯的机构、附件、传动等，我们一起来学习吧。

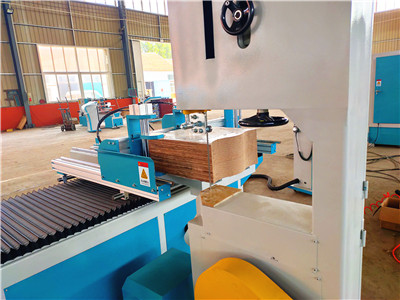

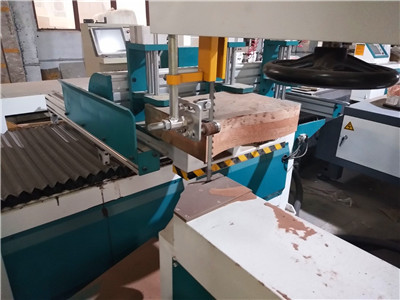

一、立式木工带锯的工作台旋转机构

 立式木工带锯的工作台旋转机构。它包括固定在机架上的扇形内齿轮、与之啮合的小齿轮、固定在小齿轮中的带柄手球、以孔套装在手球的轴上的扇形架。扇形架上带有上、下两个圆弧形槽。一固定在扇形内齿轮上的螺钉的螺杆穿在下圆弧形槽中，该螺杆上安装着手柄。上圆弧形槽中安装着圆弧形导轨，导轨的导轨体嵌入上圆弧形槽中可以相对滑动，导轨的凸肩靠装在上圆弧形槽的外面，圆弧形导轨被螺钉螺母固定在扇形内齿轮上。扇形架上面以螺钉固定着工作台。扇形架的下侧带有指针，扇形内齿轮的下沿对应的刻度盘。它以齿轮齿条机构调节，可以准确定位。操作、锁定也更简单，而且结构较简单生产成本较低。它可广泛应用于各种木工带锯中。

二、立式木工带锯机锯轮外圆维修磨床

 立式木工带锯机锯轮外圆维修磨床，是在底座下端开有安装孔，在上端装有进刀导轮和与之相吻合的进刀溜板，在进刀导轨和进刀溜板之间有进刀螺旋副，在进刀溜板上装有走刀导轨和走刀溜板，其上装有支撑板用来支撑砂轮机。利用本装置维修木工带锯机锯轮外圆，克服了一般加工机械需将工件拆下，另制夹具才能进行维修加工的局限性。

三、立式木工带锯的带锯条张紧机构

 数控木工带锯的带锯条快速张紧机构，属于木工机械。包括上箱体、手轮、螺杆、上轴、上轴座等。螺杆上部套装着套管，中部穿过方形框，下部安装两锁紧螺母及另一套管和螺母。套管的下面套装上轴座，上轴座和螺母之间安装压缩弹簧。上轴座和方形框安装在固定于上箱体上的两导轨之间。方形框中安装偏心轮，偏心轮的相应的大和相应的小偏心处均为小平面，其竖直中心线偏离方形框的竖直中心线。当相应的小偏心处的小平面抵靠在方形框上边时，其右侧圆弧同时抵靠在方形框的右边内侧。带凸头的销轴穿过上箱体上的孔固定在偏心轮的轴孔中，凸头上安装手柄。它使张紧程度的调节快速、准确，带有刻度便于操作，张紧后稳定安全。可广泛应用于各种木工带锯中。

四、立式木工带锯的机床附件

 数控带锯附件，包括底座４，与底座４固连的箱式立柱１２，与箱式立柱１２上端相连的从动轴支架８。从动轴支架８上固定轴承座支架２１、轴承座１９、从动轴７和从动带锯轮９。安装时，通过螺栓将底座４固定在工作台３上，托板１４固定在底座４上，主动带锯轮１５固定在床身１的刀轴２上，并装上带锯１０。定位板１３根据加工对象的不同调整位置并固定。普通木工机床上加装带锯附件后，可以加工圆形、弧形曲线或曲面，扩大了加工范围，同时也可加工榫槽和锯割圆木。

五、立式木工带锯传动机构

 本实用新型涉及履带传动机构技术率域，比较好别是一种用于单锯片或多锯片木工圆锯机上的履带传动机构。本实用新型针对现有的木工圆锯的履带传动机构存在的在锯切木料时容易打滑和逆向反弹，履带与导轨之间的导向性差，加工精度低，加工难度大生产成本高的缺陷，提供一种锯切木料时不会打滑和逆向反弹，履板与导轨之间导向性好，加工精度高，加工比较容易生产成本低的木工圆锯机履带传动机构。本实用新型包括履带、主动链轮、从动链轮、导轨、圆弧导轨，主动链轮为变齿数双联链轮，主动链轮装在主动链轮轴上，从动链轮为双联结构无齿型滚动轮，从动链轮装在从动链轮轴上，履带环绕在导轨、主动链轮和从动链轮上。
