砂带砂光机

　　砂带砂光机是目前常用的砂光机械，是在机床的2～4个带轮上套上无端砂带的设备，其中的一个轮为主动轮，其他的是导向轮和张紧轮等。

　　一、砂带砂光机的分类

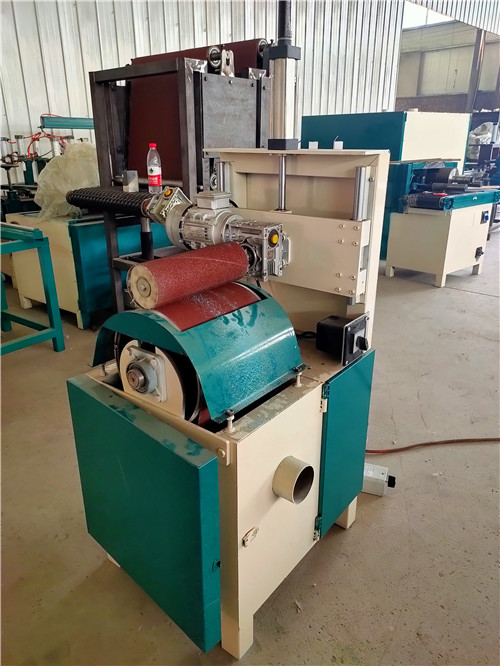

　　(1)窄带式砂带砂光机

　　窄带式砂光机是采用带宽一般为80～300mm宽的无端砂带作为磨削工具的砂光机械，其砂带张紧在两个带轮上，张紧的砂带分为平面部分、圆弧部分和带轮部分三部分，其中的每一部分都可能成为参与砂光加工，即能够对全部表面、部分工作表面和被加工工件相接处加工。如图6-7～图6-12所示，随着木工机械的不断发展，窄带式砂光机的功能越来越多，结构越来越复杂，种类也就越来越多，根据不同的分类方式可分为许多种砂光机，根据用途的不同有边部砂光机、曲型砂光机和曲面砂光机，还有双带平台砂光机、手压砂光机和震荡砂光机等，根据砂带位置的不同，可分为上窄带式砂光机、下窄带式砂光机、垂直窄带式砂光机和自由位置窄带式砂光机，但总的来讲，窄带式砂光机可以分为立式窄带砂光机和卧式窄带砂光机两种。

　　这些窄带式砂光机中传统的便是手压砂光机和震荡砂光机，这两种设备结构简单，不像现代的宽带式砂光机有摆动系统防止砂带跑偏甚至脱带，它们的砂带辊通常是鼓形结构，这使得砂光机的砂带不会轻易跑偏。在长时间工作后，砂带跑偏不可避免，如图6-13所示，此时需要旋动砂带辊上方的螺丝对砂带进行张紧力的调节，直至砂带的松紧程度合适为止。震荡砂光机具有偏心结构，因此在电动机转动时可以使得砂带做垂直的上下往复运动。

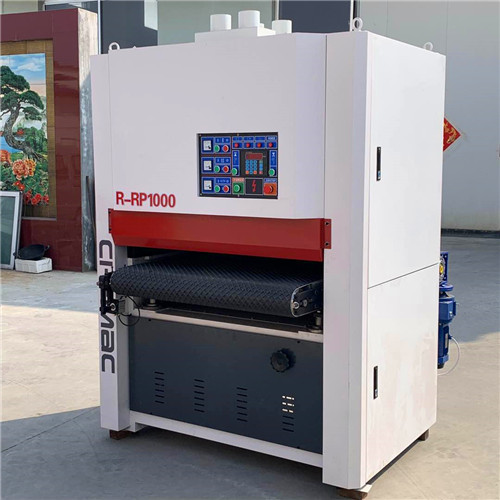

　　(2)宽带式砂带砂光机

　　宽带式砂光机是现代板式家具生产中的主要加工设备，砂带砂光机的砂带宽度大于工件的宽度，宽带式砂光机的分类方式有很多，根据砂光精度不同，分为实木拼板宽带砂光机、木皮贴面砂光机、油漆表面砂光机等。通常宽带砂光机为单面砂光机，大型宽带砂光机还有双面砂光机。一次砂削量为0.05～1mm。宽带砂光架按砂架结构形式的不同可分为接触辊式和压垫式。按照接触辊的硬度又可以分为软辊和硬辊两种形式。按照压垫不同的结构形式又可将压垫式分为整体压垫式、气囊压垫式和分段压垫式三种形式。按照砂架布置形式的不同可以将宽带砂光机分为单面上砂架、单面下砂架和上下双面对砂式三种形式。按照砂光机上砂架数量的不同，宽带砂光机可以分为单砂架、双砂架和多砂架等形式。按照砂架相对工件的磨削方向可以将宽带砂光机分为纵向磨削式和纵横磨削式两种形式。大方向上看，根据所砂光的表面形式可将宽带式砂光机分为平面砂光机和型面砂光机，其中型面砂光机也被称做琴键式砂光机。

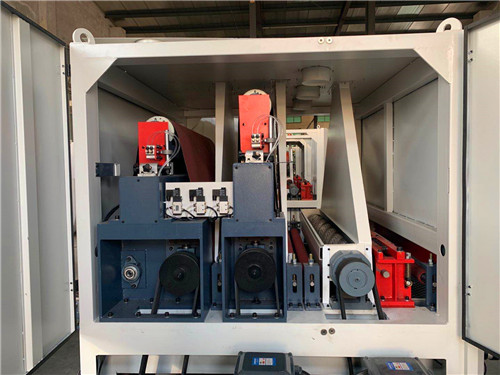

　　二、砂带砂光机的结构与原理

　　砂带砂光机的砂带宽度是大于工件宽度的，一般砂带宽度为630～2250mm，因此对板材的平面砂磨，只需工件做进给运动即可，且允许有较高的进给速度，故生产率高。宽带式砂光机砂带的使用寿命长，砂带的更换较方便、省时。由于上述种种优点，在平面磨削中，砂带砂光机几乎替代了其他结构形式的砂光机，在现代木材工业和家具生产中，用于板件大幅面的磨削加工，尤其是家具工业以刨花板、中密度纤维板基材的表面磨削。

　　砂光机的顶部通常都有粉尘处理口，在此口上方可接车间的除尘系统，通过抽尘使得粉尘经过管道到达其旁边的粉尘收集器内，其上面有褶皱的纸芯式过滤器，可以相对大量地储存粉尘。

　　砂带砂光机有两种进给方式，一种是滚筒进给的宽带砂光机，主要用于刨花板和中密度纤维板等的砂光;另一种是履带进给的宽带砂光机，主要用于木制品零部件、硬质纤维板、细木工板和胶合板的砂光。
