数控木工带锯机

　　本文介绍了数控木工带锯机的结构、加工原理、工作过程，让大家更直观的认识并了解数控木工带锯机设备。

　　一、了解数控木工带锯机

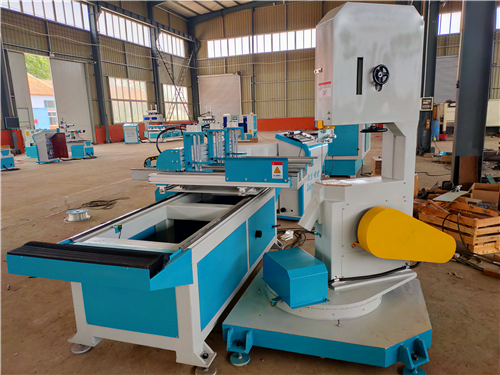

　　数控木工带锯机，俗称大带锯或原木带锯机。锯轮直径一般在1m以上，立式结构居多。跑车带锯机通常由两大部分组成：完成切削原木主运动的主机和夹持原木并实现进给运动的跑车。在有些较为完善的跑车带锯机上，还带有上木、翻木以及板材输送等辅助装置。这种带锯机的主要优点是：主切削速度高(45～60m/s)，所使用的锯条较其他锯机如框锯机和圆锯机要薄，锯路小，切屑少，属于开式制材，易实现看材下锯，有利于提高出材率和锯材质量。其缺点是：由于锯条较薄，自由长度较大，因而锯割过程中锯条的刚性较差，易产生振动，从而影响锯材的加工质量，对操作工人的熟练程度和修锯技术要求较高等。

　　二、数控木工带锯机的主机结构

　　由床身、上下锯轮、锯轮升降及倾斜装置、锯条张紧装置、锯卡、传动机构、制动机构及防护罩组成。

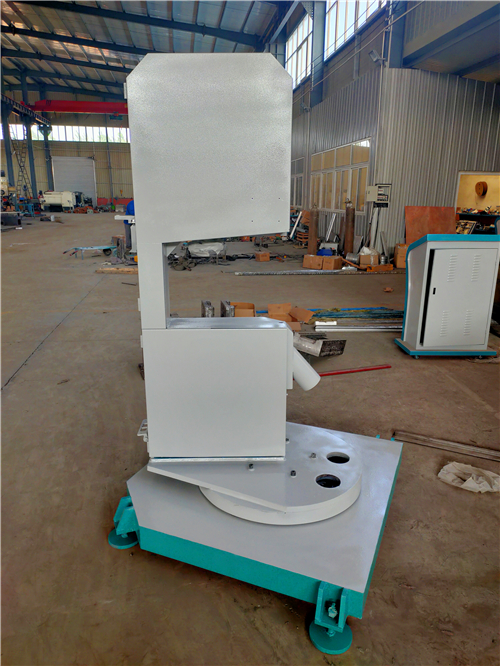

　　1.床身

　　由机座和机身组成，也有采用整体铸造结构的。机身上部安装有导轨，用于锯轮托架的升降。机座下面装有下锯轮的挂脚及制动装置。

　　2.锯轮

　　是安装锯条用的，分为上锯轮和下锯轮。下锯轮为主动轮，上锯轮为从动轮，下锯轮较重，其重量一般为上锯轮的2.5～4.5倍。上、下锯轮间的中心距调节是通过上锯轮升降及倾斜装置实现的，其作用是更换锯条时以利于将锯条正确地安装在锯轮上，并使锯条保持一定的张紧程度，这样锯条在高速回转工作时不致因锯切木材的阻力而脱落。为了使锯条稳定在锯轮一定的位置上，还必须使上锯轮稍向前倾斜一定的角度，一般为15°左右。

　　3.锯条张紧装置

　　使锯条在两个锯轮上张紧，在锯割过程中保持锯条处于张紧状态的装置称作锯条张紧装置。它是带锯机的重要组成部分之一，它与锯条的使用寿命、锯切精度及锯切质量都有密切的关系。

　　锯条张紧装置由上锯轮升降倾斜机构和自动调整张紧力机构组成。上锯轮升降倾斜机构用于升降上锯轮以张紧锯条或更换锯条，正确调整上下锯轮的中心距，将锯条正确地挂装在锯轮上，使高速回转的锯条在工作时不致因受锯割木材的阻力而脱落;使上锯轮倾斜0.20～0.25弧度，以适应辊压后的锯条形状，抵抗锯切时木材对锯条锯齿的压力和进给力，保持锯条在锯轮上的稳定运行。

　　4.锯卡

　　是带锯条的导向装置，可防止锯条的振动，使锯路平直。带锯机的机身上有上锯卡和下锯卡。下锯卡固定在机座上，上锯卡则安装在悬臂架上，亦可通过手轮上下调节。

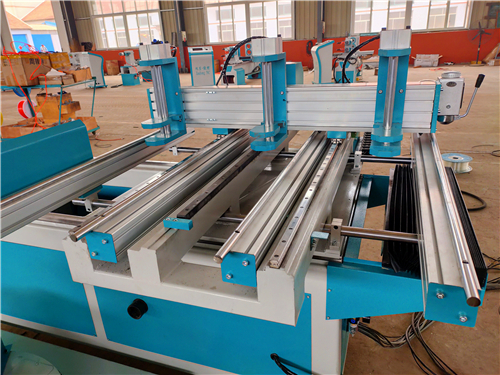

　　5.跑车

　　也称行车、送材车，是用于将锯割木料送进切削区进行加工的带锯机进料装置。进料装置的种类有：车式进料装置(跑车)、滚筒进料装置和链式进料装置等。需根据带锯机的不同类型、锯割木料的形状、尺寸及加工要求，来选择进料装置的类型。锯割圆木的带锯机以跑车作为进料装置，再剖带锯机一般以滚筒作为进料装置，而细木工带锯机一般采用手工进料方式。

　　以上就是数控木工带锯机的简要介绍，包括对其结构我们做了整理，感兴趣的朋友可以索要相关资料。本文由我公司技术编辑人员整理，未经允许禁止转载。
