什么是镂铣机

　　镂铣机属于上轴木工铣床，应用较为广泛，镂铣机以单轴的比较常见，现代的数控镂铣机也有双轴和多轴的，常规的镂铣机体积不是很大，本书主要介绍单轴镂铣机。

　　一、镂铣机的组成

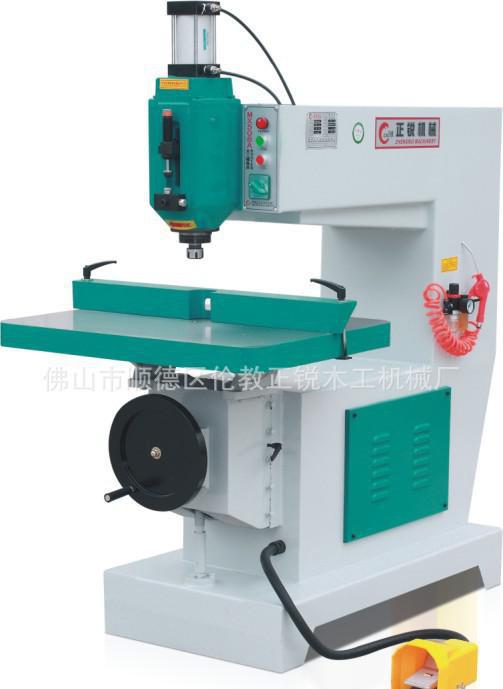

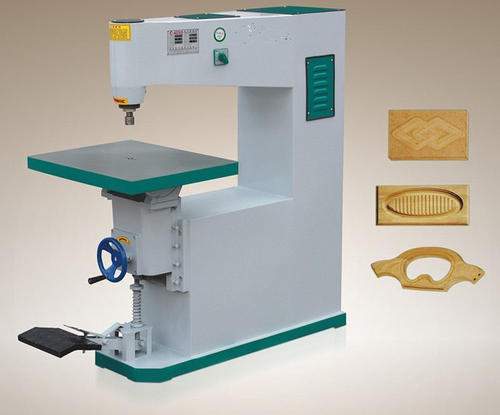

　　镂铣机是由工作台、主轴和床身构成的。利用机床的手轮或安装在床身内部的电动机驱动控制工作台的升降。踏板是用来控制垂直进给机构的。手柄是主轴驱动带张紧后的锁紧装置，电动机通过平带带动主轴旋转。

　　二、镂铣机的主要结构

　　(1)主轴驱动装置

　　主轴是由电动机经过平带带动其转动的，并且设有皮带张紧机构，镂铣机中通常采用两个轴承。溜板上固定着电动机，燕尾形轨道用螺栓紧固在床身侧壁上。电动机的下端装有速度继电器，其内部装有加大的冷却叶片。丝杠装在支架中，旋动锁紧手柄且松开螺栓，然后将丝杠转动，螺母则带着溜板沿燕尾形轨道滑动，便可将平带的张紧情况调整到所需的程度。

　　(2)工作台升降机构

　　它分为慢速手动升降和快速机动升降。工作台升降机构主要是由箱体、空心轴、工作台、丝杠、V带轮、手轮和杠杆组成的。箱体由螺栓固定在床身上，轴向滑动的空心轴装在箱体的内圆内。导向键是用来防止空心轴转动的结构。在空心轴下端装有螺母，并与丝杠相配，其上端通过螺栓与工作台相连接。止推轴承与向心轴承装在丝杠的下端，脚踩踏板时杠杆向上移动通过止推轴承、丝杠和空心轴，抬起工作台;当脚松开踏板时，杠杆向下移动，工作台靠其自重降下。

　　(3)主轴调整机构　现在的许多镂铣机在刀轴处都设有主轴进刀深度调整机构和进刀快慢调整机构，以便于对刀轴进行调整，此机构主要是对刀轴进行微调，主轴的行程长短由定位铁块上的三支螺栓控制，螺栓与稳速器接触时，会减慢主轴的进给速度，定位铁块旋转方便，其上的螺栓可做深浅微调。主轴的进刀快慢是通过汽缸上面的节流阀来调节的，顺时针转为慢进刀，逆时针转为快进刀。

　　(4)气压调整机构　当今家具实际生产中所用的镂铣机都具有气动装置，其机床上会安装有气压调整机构，通常称为气源三联件，连接压缩空气至气源入口接头处，向上拔起气压调整旋钮并旋转，将压力表调至所需的压力，一般来说这个压力为0.8MPa。当需要对镂铣机的主轴进行润滑时，需要在油塞处滴加润滑油，油液在此压力系统内汽化并被带到轴承中进行润滑。气压回路中的水分，经由此空气过滤器而凝结成水分积聚于此杯内，当杯内的水累积到一定数量时，需要从排水阀中排出。
