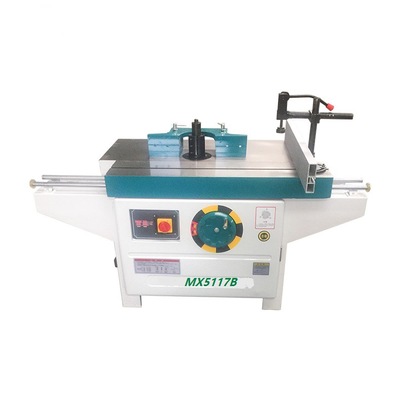

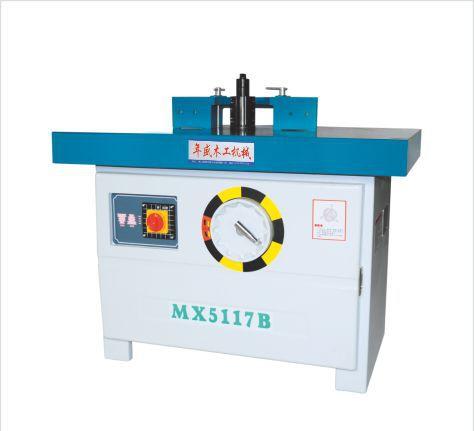

木工机械单轴立铣机

　　单轴立铣机铣床属于下轴铣床的一种，也经常出现在实际生产中，可进行多种类型的加工，且操作简单，较为实用，单轴立铣机分为手动进料和机械进料两种方式。

　　一、单轴立铣机的组成

　　床身是用铸铁制成的整体箱式结构，床身内部布置了数条筋板，以保证足够的刚度和强度。固定工作台通过螺栓和可以调节的支承套紧固在床身上，主轴由两个止推轴承支承在轴套内，转动手轮可使轴套带着主轴升降，电动机经带带动主轴。

　　手柄用来调整主轴V带的松紧程度。手柄可调节主轴的偏转，可使主轴偏斜垂直位置0°～45°的任意位置，以铣削各种角度的零件。调整手柄可使主轴准确地处于垂直位置。在主轴上端的锥孔内装有刀头。刀头上端可根据需要装入固定工作台上的悬臂支架内。

　　活动工作台，在托架的支承下，可沿圆柱导轨作水平移动，以便加工榫头和零件端面。在活动工作台上还装有水平液压压紧器、偏心垂直夹紧器、靠板以及限位器。为了方便装卸刀具，可通过手柄使主轴固定。机床上还装有导向板，控制按钮以及安全罩等。

　　二、单轴立铣机主轴调整机构

　　单轴立铣铣床的主轴调整机构。主轴的调整机构用于调整主轴的升降和倾斜。主轴的升降机构是由上轴座、下轴座、锥齿轮和锥齿轮组成。在上、下轴座之间装有锥齿轮，与锥齿轮啮合的锥齿轮的另一端安装着手轮，锥齿轮可在轴套中转动，当转动手轮时，锥齿轮则可带动锥齿轮转动，由于锥齿轮上有螺纹与轴套上的螺纹相结合，因而可以带动轴套沿导向键做升降运动，导向键是通过螺母固定在下轴座上的。转动手柄经顶杆和顶块可将轴套锁紧。调整主轴的倾斜由托架、弧形导轨、调整板和螺母完成。托架和下轴座由螺栓连接，调整板则是由螺栓固定在托架上，托架套在轴套的外面，并可围绕它转动。弧形导轨由螺栓固定在圆盘上，当螺母移动时，托架则沿着弧形导轨转动，并带动下轴座转动，使在下轴座中的主轴倾斜。倾斜程度可由圆盘上的刻度来指示。还展现出了更换刀具时，固定主轴的装置。它主要由安装在下轴座上的插销，弹簧以及安装在床身上的支座和手柄组成。
